 特長
• 無需液體加壓。
|
材質
• 不銹鋼(可按照要求加工定制)。
|
產品介紹：
• D系列空氣霧化噴嘴需要一個單一的空氣源來提供霧化空氣。
• 一些型號裝有自動氣缸或清除/斷流針，需要一條額外的空氣通道。
• 所有的型號都需要液流通道。液流通道通過增壓、配備虹吸傳送或重力傳送裝置來輸送液體。
• 建議空氣和液流通道都裝配合適的過濾器、調節器和閥門。
• 空氣霧化噴嘴需要噴霧裝置。每套裝置包括一個空氣帽和一個液體帽，有些也包括O型環和護圈。
• 您可以選擇各種流量、噴霧形狀和壓力的型號或虹吸傳送裝置。
• 1/8D和1/4D系列噴嘴，在標準流量下提供多種配置。
• 在2.8bar下，流量為4.4到256l/h(40psi下為0.55到58.1gph)。
• 可調節噴霧噴嘴提供獨立的液流、霧化空氣和風扇壓力控制以便對流量、顆粒大小、噴霧分布和覆蓋范圍進行微調。
空氣霧化帽
• 液體通過虹吸管傳送或重力傳送。
• 通過這些裝置可將液體吸過輸送管路進入空氣流，并在其中被霧化。
虹吸式(虹吸式的噴霧量是依據吸取高度(H)不同而改變)
噴霧裝置特性
• 每個系列都提供壓力噴霧裝置或虹吸噴霧裝置。
• 每個噴霧裝置都能提供一個特定的噴霧形狀，流量和噴霧覆蓋范圍。
• 噴霧裝置可以在不同的噴嘴系列中相互更換。
• 圓形噴霧： 延展的實心錐形圓形噴霧。
• 廣角圓形噴霧：空心錐形，廣角圓形噴霧。
• 360°環形噴霧：空心錐形，360°環形噴霧。
• 偏轉扇形噴霧：延展的扇形和片形噴霧，偏離入口接頭軸線而噴出。
• 扇形噴霧：延展的扇形和片形噴霧。
• 每個噴霧裝置包括一個空氣帽和一個液體帽。
空氣帽 液體帽
霧化控制特性
• 通過調節噴霧裝置內的氣體壓力與液體壓力來實現霧化。
• 通過增加氣體壓力和/或降低液體壓力可以獲得更加精細的霧化效果，導致較高的氣/液流量比。
外部混合，壓力裝置：扇形和圓形噴霧形狀
內部混合特性
• 液體和空氣在內部混合以產生完全霧化的噴霧。
• 液流和氣流并不獨立，空氣流的變化也會影響液流。
• 內部混合使用壓力裝置，提供以下噴霧形式
360°環形噴霧、扇形噴霧
偏轉扇形噴霧、圓形噴霧
橢圓形噴霧、廣角圓形噴霧
外部混合特性
• 液流和空氣流在噴嘴外部混合。
• 空氣和液流可以被單獨控制。
• 有效的噴霧高粘度液體和懸浮磨料。
• 外部混合能夠使用壓力裝置或虹吸裝置。
• 使用虹吸裝置會噴出圓形噴霧。
• 使用壓力裝置會噴出扇形噴霧。
內部混合，壓力裝置： 內部混合，壓力裝置：
圓形噴霧 扇形噴霧
外部混合，壓力裝置： 外部混合，壓力裝置：
圓形噴霧 扇形噴霧

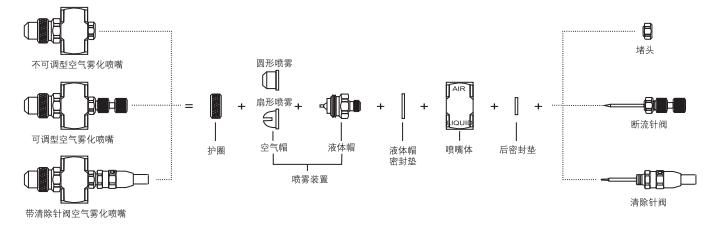

噴嘴組件：
• 基本的D系列噴嘴包括噴嘴主體和噴霧裝置。
• 多種組件可以被添加以提供斷流和清除功能。
• 1/8D和1/4D系列噴嘴主體在相對的兩頭分別有空氣和液體的輸入口。
(主體有一個可拆卸的堵頭，保證了可以在日后添加針組件)。
• 帶手動的斷流針系列，可以阻止通往噴嘴的液流。
• 帶手動的清除針系列，針頭滑過液體噴孔清理堵塞物。
適合間歇性噴霧應用，在每次噴霧的間隔，噴口處可保持無余液，效果理想。

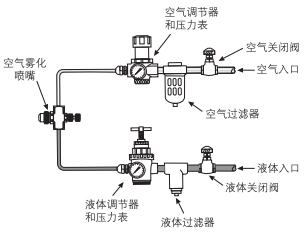

安裝方式：
圓形噴霧(虹吸/重力傳送式)
優點和特性

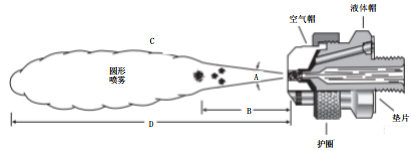

• 對于圓形噴霧，在整個距離“B”中都保持角度“A”。超出距離“B”噴霧變成湍流，并一直噴射到“D”距離。
• 當使用虹吸或重力輸送液體系統時，液體通過虹吸或重力作用被送往噴嘴。
• 這些裝置的設計讓液體被吸入輸送管路進入氣流，并在其中被霧化。
圓形噴霧空氣帽
產生圓形噴霧形狀

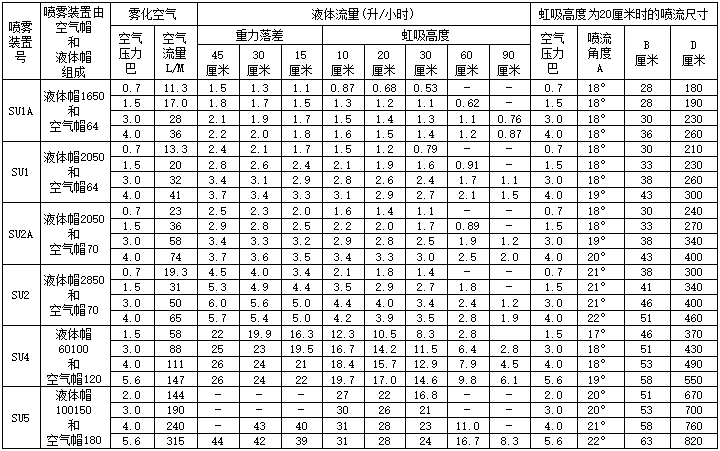

參數數據：
圓形噴霧(虹吸/重力傳送式)
使用可調空氣霧化噴嘴霧粒大小及流量可根據實際需要進行調節，獲得良好的噴霧效果。
備注(連接空氣霧化噴嘴的液體及空氣連接口可使用快速連接頭，氣管及水管一般可選用直徑8或6毫米)。

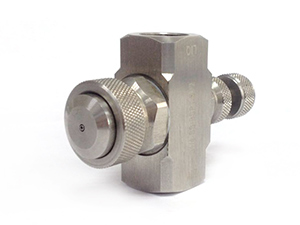

實物展示：
訂購信息：
備注：BRASS-黃銅，SS-不銹鋼，316SS-316不銹鋼
