SCR脫硝和SNCR脫硝

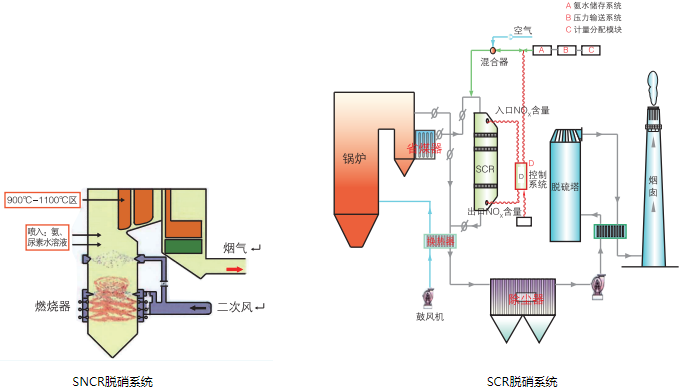

廢氣脫硝是目前發達國家普遍采用的減少NOx排放的方法，通行的煙氣脫硝工藝大致可分為干法、半干法和濕法三類。干法脫硝應用較多的有選擇性催化還原法(Selective Catalylic Reduction，簡稱SCR)、選擇性非催化還原法(Selecive Non-CatalyicReduction，簡稱SNCR)。
SCR脫硝
SCR煙氣脫硝是利用NH和NOx在催化劑作用下使NOx還原的技術。該技術具有以下特點：
• 技術成熟，應用廣泛。在眾多的燃煤電站脫硝技術中，SCR是應用最廣，且技術成熟的煙氣脫硝方法，已成為目前電站鋼爐脫硝的主流技術。
• 脫硝效率高，副作用較小。在已運行的SCR裝置的鍋爐中，脫硝率達到80-90%甚至以上，NH的逃逸一般在5ppm以下，能夠滿足目前及今后嚴格的環保要求。
SNCR脫硝
SNCR煙氣脫硝是利用NH和NOx在不需要催化劑作用的情況下使NOx還原的技術，在不同的鋼爐中得到應用。該技術具有以下特點：
• 相比SCR需要比較低的投資。
• 要把SNCR的脫硝效率發揮到極致，需要準確、及時、可靠、動態地測量可能的反應區域內的盡可能多的溫度以及進出口NOx數值。
• 對噴氨量、噴霧顆粒和均勻度需要進行精確控制，以保證在適合的溫度窗內充分反應，提高脫硝效率。

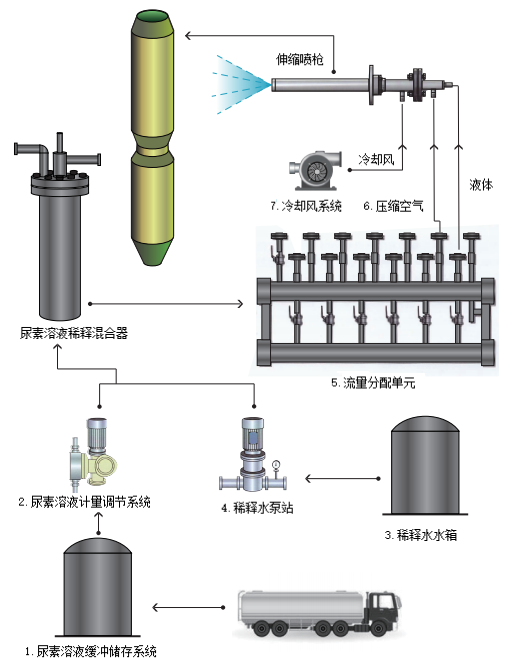

尿素作為還原劑時的流程圖說明
1.尿素溶液緩沖儲存系統
尿素溶液緩沖存儲系統包括尿素溶液儲罐、加熱單元及相關的儀器儀表等。
槽車送到工廠的尿素溶液由槽車上的卸料泵送至尿素溶液存儲罐內存儲，為脫硝系統提供穩定的脫硝劑來源。儲存配有電加熱單元，防止尿素溶液溫度過低而產生結品現象。儲罐外設置礦棉保溫層，防止溶液散熱。
2.尿素溶液計量調節系統
尿素溶液計量調節系統包括過濾器、尿素溶液計量泵、泄壓閥、流量計及相關的閥門儀表和管路構成，整個計量調節系統集成在一個公用底盤上，便于運輸和現場安裝維護。
尿素溶液儲罐中的尿素溶液由尿素溶液計量泵送入后面的尿素溶波稀釋混合罐，變頻調節的計量泵根據客戶的CEMS反饋的NOx的含量進行自動調節以控制噴氨量。在計量泵和尿素溶液稀釋混合罐之間的管路上設有流量計，用來測量實際加入到混合管的尿素溶液量。尿素溶液的需要量是油NOx濃度在線分析儀的檢測數據經計算后自動控制的。
3.稀釋水水箱
該部分包括稀釋水水箱、進水相關管路、閥門和儀表組成，稀釋水水箱獨立安裝。稀釋水水箱主要提供稀釋水的緩沖存儲。
4.稀釋水泵站
稀釋水系統包括過濾器、稀釋水增壓泵、流量計及相關管路、閿門和儀表構成，與尿素溶液稀釋混合罐一起集成在一個公用底盤上，便于運輸和現場安裝維護。
稀釋水經由過濾器過濾和增壓泵增壓后送入后面的尿素溶液稀釋混合罐，對尿素溶液進行稀釋并均勻混合。在增壓泵和尿素溶液稀釋混合罐之間的管路上設有流量計，用來測量時間加入混合罐的稀釋水量。稀釋水量的調節根據噴槍的時間工作壓力進行調節。
5.流量分配單元
流量分配單元包括液路和氣路切斷球網、液路浮子流量計及相關的管路(包括軟管)等。浮子流量計可以顯示液體的流量，并可以通過手動針閥微量調整分配噴槍的噴霧量。
6.霧化空氣調節單元
霧化尿素溶液用壓縮空氣可采用工廠現有空壓站的壓縮空氣，如果壓力較高可經過減壓后使用。單元配有壓縮空氣過濾減壓閥、壓力表等，便于對工廠壓縮空氣進行處理。
7.冷卻風系統
冷卻風系統包括冷卻風機、壓力表及相關閥門管路等，整體集成在一個公用底盤上，便于運輸和現場安裝維護。冷卻風機利用周圍空氣產生低壓的冷卻風，通過管路送到各個噴霧噴槍，對槍進行吹風冷卻保護。
FM脫硝噴槍
氣體、液體在空氣帽腔體內部混合霧化，霧化原理為空氣破裂和撞擊，具有霧化顆粒直徑小，覆蓋面廣，穿透力強等優點。利用壓縮空氣與液體的摩擦，產生非常均勻和最細密的霧化效果，正常情況下平均的霧化顆粒直徑達80微米以下。連接噴嘴本體的稱為霧化槍桿，一般根據工況采用316L不銹鋼及310SS不銹鋼等材質。噴嘴連接霧化槍桿有兩個獨立的液體入口和空氣入口，分別在連接槍桿上注“LIQUID”和“AIR"。
• 面對不同的工況可選擇兩種不同的噴霧形式(多孔實心錐型、扇形)，同時在兩種不同類型下又可選擇在范圍內的任意合適角度，以此來滿足復雜的脫硝環境。
• 根據現場的實際環境選擇不同的噴槍固定方式，同時噴槍使用長度可調節，大大增加了噴槍的使用靈活性。噴槍氣體、液體管路與氣液母管道采用軟管連接，具有拆卸使用方便、容易維護等優點。
• 冷卻風能有效的增加噴槍在SNCR煙氣中的使用壽命，同時可在噴嘴處增加碳化硅保護套管，使用壽命更長，但壓縮空氣使用量增加。
FM標準型
無冷卻風式噴槍

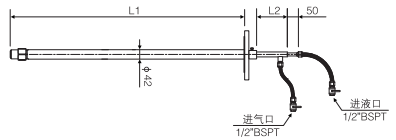

此系列噴槍可用于SNCR、SCR脫硝環境中，根據不同的使用工況采用不同的材質。SNCR可選擇310SS不銹鋼、C276哈氏合金等。SCR可選擇316L不銹鋼、2205不銹鋼及C276哈氏合金等特殊材質。由于噴槍噴頭特有的設計結構，噴槍無需使用冷卻風，減少壓縮空氣成本，噴槍也能達到較長的使用壽命，根據不同的工況條件調節噴槍的使用長度，增加了噴槍使用靈活性。長度可調。
帶冷卻風快拆式噴槍(帶碳化硅套管)

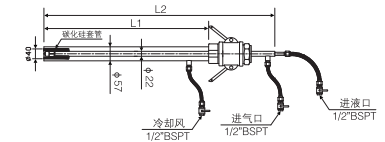

此系列噴槍主要應用于SNCR脫硝。由于SNCR反應窗口區間為800-1100℃，以及爐內具有高塵，高腐蝕性，在槍頭位置增加碳化硅套管，可有效的增加槍頭的使用壽命。噴槍固定方式為快拆式，后期維護更方便，噴槍帶有冷卻風，在原有基礎上更出色的延長了噴槍的使用壽命。長度可調。
FM-NK型
帶冷卻風法蘭安裝型噴槍
此系列噴槍可應用于SNCR環境中，連接方式采用法蘭活接，使用長度方便調節。材質可選用310SS不銹鋼及C276哈氏合金，噴槍帶有冷卻風，噴嘴采用特有的結構，在較低的成本下增加噴槍的使用壽命。長度可調。
FM-OTH型
槍體混合式噴槍

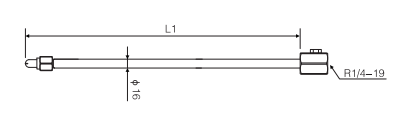

此系列噴槍可應用于SCR、半干式脫硫及其他使用工況，氣體與液體通過混合器混合，再通過噴嘴噴出，氣液調節比大，固定方式簡單，長度可調。
FM-SS型

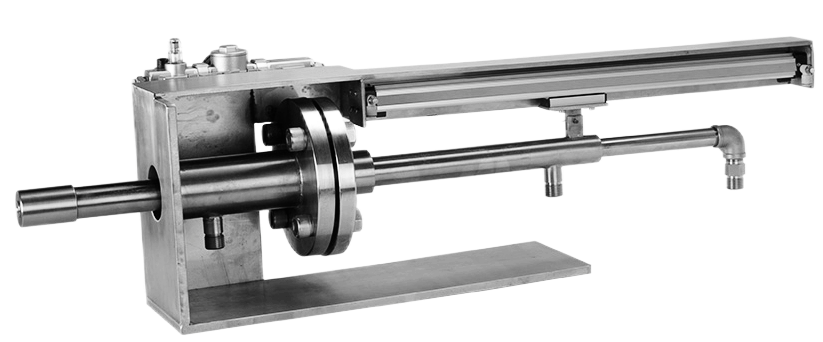

帶自動伸縮裝置式FM霧化噴槍
